Sebagai pembekal 20 kabel SCSI pin, memastikan kualiti dan fungsi produk kami sangat penting. Menguji kabel ini adalah langkah kritikal dalam proses pembuatan untuk menjamin bahawa mereka memenuhi piawaian tertinggi dan melaksanakan dengan pasti dalam pelbagai aplikasi. Dalam catatan blog ini, saya akan berkongsi proses komprehensif yang saya gunakan untuk menguji kabel SCSI 20 pin.
Memahami kabel SCSI 20 pin
Sebelum menyelam ke dalam proses ujian, penting untuk mempunyai pemahaman yang jelas tentang apa kabel SCSI 20 pin dan aplikasi tipikalnya. Kabel SCSI (Interface Sistem Komputer Kecil) digunakan untuk menyambungkan peranti SCSI seperti pemacu keras, pemacu pita, dan pengimbas ke sistem komputer. Kabel SCSI 20 pin direka untuk menghantar data dan kuasa antara peranti ini dengan cekap.

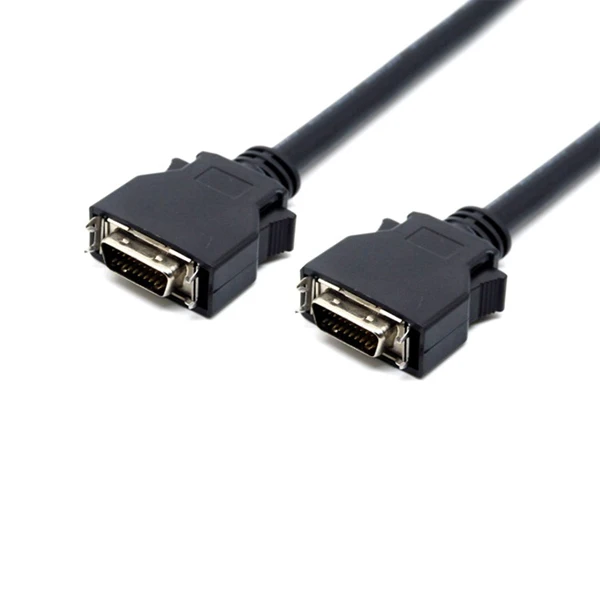

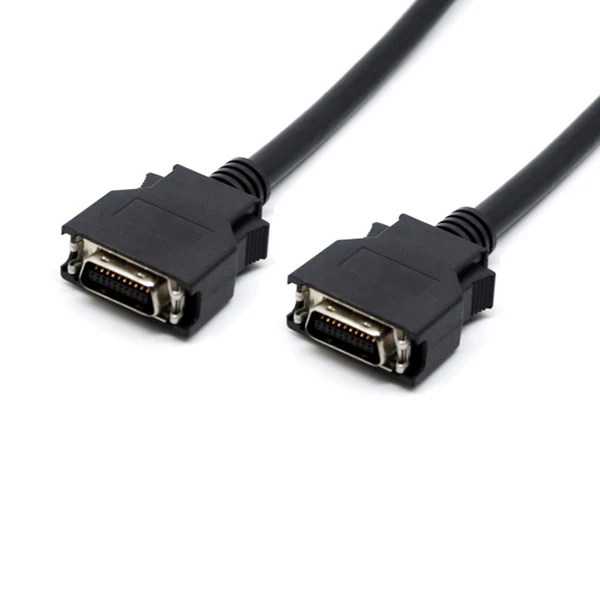

Terdapat pelbagai jenis 20 kabel SCSI pin yang terdapat di pasaran, masing -masing dengan ciri dan spesifikasi tersendiri. Sebagai contoh,Kabel pin scsi 20 dengan klip selakmenawarkan sambungan yang selamat dengan klip selaknya, menghalang pemotongan yang tidak disengajakan. ThePemasangan kabel pin mdr 20terkenal dengan reka bentuk ketumpatan yang tinggi, yang sesuai untuk aplikasi di mana ruang terhad. Dan yangKabel scsi db 20 pin dengan skrumenyediakan sambungan yang stabil melalui mekanisme berasaskan skru.
Persediaan pra - ujian
Langkah pertama dalam menguji kabel SCSI 20 pin adalah untuk mengumpulkan semua alat dan peralatan yang diperlukan. Ini termasuk penguji kabel, bekalan kuasa (jika diperlukan untuk menguji penghantaran kuasa), dan satu set kabel rujukan untuk perbandingan. Penguji kabel harus mampu mengukur parameter seperti kesinambungan, rintangan, dan kapasitansi.
Periksa kabel secara visual untuk sebarang tanda kerosakan yang jelas, seperti luka, kinks, atau pin bengkok. Sekiranya sebarang kerosakan dikesan, kabel harus ditolak dengan serta -merta kerana ia tidak berfungsi dengan baik. Semak penyambung untuk penjajaran yang betul dan pastikan bahawa pin bersih dan bebas dari serpihan.
Ujian kesinambungan
Ujian kesinambungan adalah salah satu ujian yang paling asas untuk kabel SCSI 20 pin. Ia memeriksa jika terdapat laluan elektrik yang berterusan di antara pin di kedua -dua hujung kabel. Menggunakan penguji kabel, sambungkan ujian membawa kepada setiap pin pada satu hujung kabel dan kemudian periksa pin yang sepadan di hujung yang lain.
Penguji harus menunjukkan rintangan yang rendah (idealnya dekat dengan ohm sifar) jika litar berterusan. Jika rintangan sangat tinggi atau menunjukkan litar terbuka, ini bermakna terdapat rehat di dawai, dan kabelnya rosak. Uji setiap pin secara individu untuk memastikan semua 20 pin mempunyai kesinambungan yang betul.
Ujian rintangan
Ujian rintangan membantu menentukan kualiti konduktor dalam kabel. Setiap konduktor dalam kabel SCSI 20 pin harus mempunyai rintangan yang konsisten dan rendah. Rintangan yang tinggi boleh menyebabkan penurunan isyarat dan kehilangan kuasa, yang boleh menjejaskan prestasi peranti SCSI yang bersambung.
Menggunakan penguji kabel, ukur rintangan antara pin yang sepadan di kedua -dua hujung kabel. Bandingkan nilai rintangan yang diukur dengan spesifikasi pengeluar. Jika nilai rintangan berada di luar julat yang boleh diterima, ia mungkin menunjukkan masalah dengan kabel, seperti konduktor yang rosak atau pematerian yang lemah.
Ujian kapasitansi
Kapasiti adalah satu lagi parameter penting untuk menguji dalam kabel SCSI 20 pin. Kapasiti boleh menjejaskan integriti isyarat dan kelajuan di mana data boleh dihantar melalui kabel. Kapasiti yang berlebihan boleh menyebabkan gangguan dan kelewatan isyarat, yang membawa kepada kesilapan dalam pemindahan data.
Penguji kabel harus ditetapkan untuk mengukur kapasitans. Ukur kapasitans antara setiap pin dan tanah rujukan. Bandingkan nilai kapasitans yang diukur dengan nilai yang disyorkan untuk jenis tertentu 20 pin SCSI kabel. Sekiranya nilai kapasitans terlalu tinggi, mungkin perlu untuk menyiasat lebih lanjut untuk mengenal pasti sumber masalah, seperti perisai kabel yang tidak betul atau konduktor yang rosak.
Ujian integriti isyarat
Sebagai tambahan kepada ujian parameter elektrik asas, ia juga penting untuk menguji integriti isyarat kabel SCSI 20 pin. Ini boleh dilakukan dengan menyambungkan kabel ke peranti SCSI dan sistem komputer dan menjalankan satu siri ujian pemindahan data.
Gunakan alat diagnostik SCSI untuk menghantar dan menerima data melalui kabel. Pantau kadar pemindahan data, kadar ralat, dan sebarang petunjuk prestasi lain. Sekiranya terdapat kesilapan pemindahan data yang kerap atau penurunan yang ketara dalam kadar pemindahan data, ia mungkin menunjukkan masalah dengan integriti isyarat kabel.
Ujian penghantaran kuasa (jika berkenaan)
Sebanyak 20 kabel SCSI pin direka untuk menghantar kuasa sebagai tambahan kepada data. Sekiranya kabel adalah jenis kuasa - penghantaran, perlu menguji keupayaan penghantaran kuasa. Sambungkan kabel ke bekalan kuasa dan peranti beban.
Ukur voltan dan arus di kedua -dua hujung kabel. Pastikan penurunan voltan merentasi kabel berada dalam julat yang boleh diterima. Penurunan voltan besar boleh menunjukkan rintangan yang tinggi dalam konduktor kuasa, yang boleh menyebabkan kuasa yang tidak mencukupi dihantar ke peranti yang disambungkan.
Ujian alam sekitar
Untuk memastikan kebolehpercayaan kabel SCSI 20 pin dalam aplikasi dunia nyata, ujian alam sekitar juga penting. Tertakluk kepada kabel kepada keadaan persekitaran yang berbeza seperti suhu, kelembapan, dan getaran.
Untuk ujian suhu, letakkan kabel dalam ruang terkawal suhu dan dedahkannya kepada kedua -dua suhu tinggi dan rendah. Semak prestasi kabel selepas setiap kitaran suhu. Suhu yang tinggi boleh menyebabkan penebat merendahkan, sementara suhu rendah dapat membuat kabel lebih rapuh.
Ujian kelembapan melibatkan meletakkan kabel dalam persekitaran kelembapan yang tinggi untuk tempoh masa tertentu. Semak sebarang tanda -tanda masuk kelembapan, yang boleh menyebabkan kakisan dan litar pendek. Ujian getaran boleh dilakukan dengan menggunakan jadual getaran untuk mensimulasikan getaran yang mungkin dialami oleh kabel semasa pengangkutan atau dalam persekitaran kerja.
Pemeriksaan dan dokumentasi akhir
Selepas menyelesaikan semua ujian, lakukan pemeriksaan visual terakhir kabel. Pastikan semua penyambung masih dalam keadaan baik dan tidak ada tanda -tanda kerosakan yang mungkin berlaku semasa ujian.
Dokumen keputusan ujian untuk setiap kabel, termasuk parameter ujian, nilai yang diukur, dan status lulus atau gagal. Dokumentasi ini penting untuk tujuan kawalan kualiti dan juga boleh digunakan untuk memberikan bukti prestasi kabel kepada pelanggan.
Kesimpulan
Menguji kabel SCSI 20 pin adalah proses yang komprehensif yang melibatkan pelbagai langkah dan ujian untuk memastikan kualiti dan fungsinya. Dengan mengikuti prosedur yang digariskan di atas, kami dapat menjamin bahawa kabel SCSI 20 pin kami memenuhi piawaian tertinggi dan melaksanakan dengan pasti dalam pelbagai aplikasi.
Jika anda berada di pasaran untuk kabel SCSI 20 pin berkualiti tinggi, kami menjemput anda untuk menghubungi kami untuk maklumat lanjut dan membincangkan keperluan khusus anda. Pasukan pakar kami bersedia membantu anda mencari penyelesaian kabel yang tepat untuk keperluan anda.
Rujukan
- Buku Panduan Standard Antara Muka SCSI
- Garis Panduan Ujian Kabel dan Kualiti untuk Kabel Elektronik
